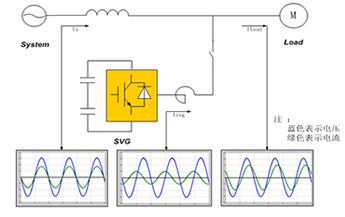

STATCOM－靜止無功發生器（又稱SVG）的基本原理是將自換相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?br/>

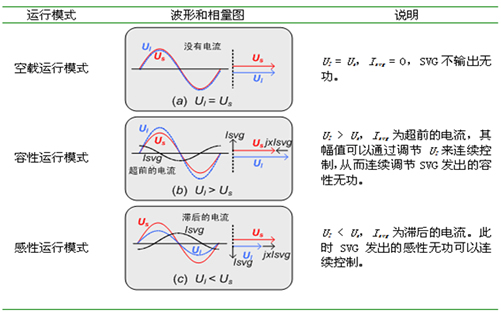

SVG的三種工作模式：

設計生產標準：
GB 191—2000         包裝儲運圖示標志
GB 4208—2008        外殼防護等級（IP代碼）
GB/T 2900.1—2008     電工術語  基本術語
GB/T 2900.33—2004    電工術語  電力電子技術
GB/T 3859.1—1993     半導體整流器基本要求的規定
GB/T 4025—2003       人機界面標志標識的基本規則 指示燈和操作器的編碼規則
GB/T 13422—1992      半導體電力變流器 電氣試驗方法

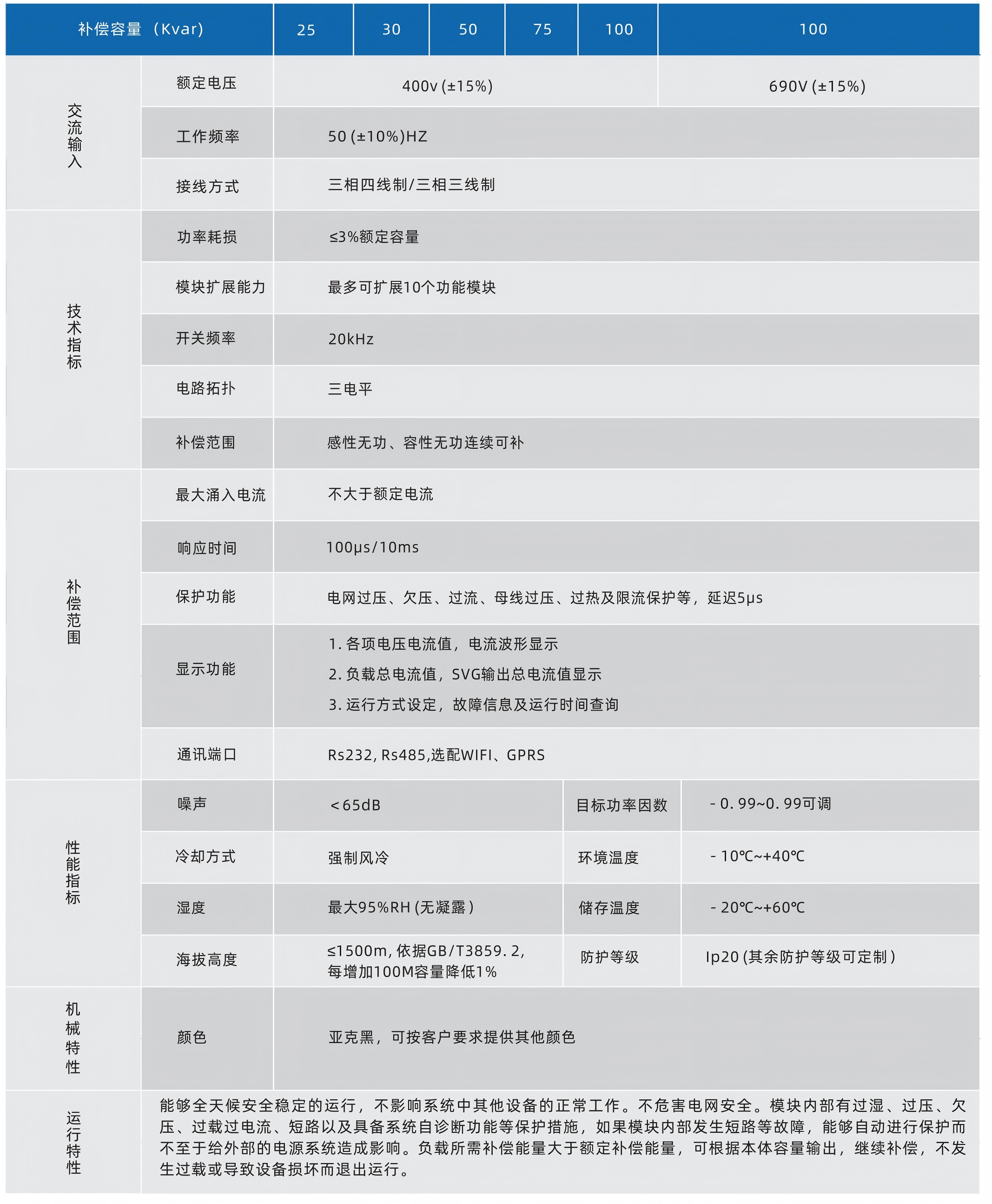

技術參數
