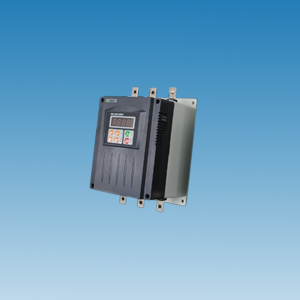

CMC-SX系列漢顯智能型軟起動器是一款基于32位ARM核微控制器開發的電機軟起動器，是一種新型智能化的異步電動機起動裝置。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件，就可實現較復雜的控制功能。而中英文界面顯示又使得操作更趨簡便。

1、多種起動方式

限流軟起動、電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線，并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載，可以選擇相應的起動曲線，達到良好的起動效果。基礎算法使得電機起動、停止更加準確、平滑。

2、先進的通訊功能

配有RS485通訊接口，方便用戶網絡連接控制，提高系統的自動化水平及可靠性。Modbus/Profibus標準協議可選，方便組態連接。

3、模擬信號控制

用戶可輸入4—20mA或0—20mA標準信號，并可在操作面板上進行模擬量的上、下限設定，實現對電機起、停控制及報警。還可通過軟起動器進行數據(壓力、溫度、流量等)的傳輸。具有4—20mA或0—20mA標準信號輸出功能。

4、強大的抗干擾性

所有外部控制信號均采用光電隔離，并設置了不同的抗噪級別，適應在的工業環境中使用。

5、雙參數功能

軟起動器同時具備兩套不同功率電機控制參數，可控制兩臺不同功率的電機。

6、多種停車方式

可編程軟停車、自由停車、制動剎車、軟停+制動剎車。

7、電源頻率自適應

電源頻率50/60Hz自適應功能。

8、動態故障記憶

多可以記錄15次故障。

9、完善的保護功能

全程檢測電流及負載參數，具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、漏電檢測等微機保護功能。

10、友好的人機界面

采用LCD液晶顯示面板，具有中英文兩種顯示界面。

軟起動器外形及開孔尺寸(單位：mm 以380V為例)

 75KW及以下鐵殼產品

75KW及以下塑殼產品

 90KW及以上產品

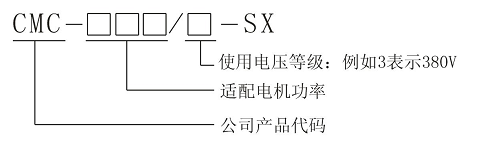

規格型號

注：尺寸 F001:173×286×203、F002:286×440×220、F003:325×480×220、F004:407×620×220、F009:168×290×176(寬×高×厚)
